?【干貨】了解壓縮空氣泄漏
時間：2023-08-14 13:57:20 作者：admin 點擊：
次
壓縮空氣是工業領域中廣泛應用的動力源之一，由于其具有安全、無公害、調節性能好、輸送方便等諸多優點，使其在現代化、自動力領域中應用越來越廣。壓縮空氣又是一種昂貴的能源動力源，持續降低壓縮空氣整體的運營費用，是每一個工廠管理者的重要課題。
壓縮空氣泄漏幾乎是工廠里常見的一種能源浪費。平均壓縮空氣的泄漏量占整個壓縮空氣量的30%，這意味著每年數以萬計的電費支出是被泄漏掉了。有些泄漏是非常明顯的，它不但發出很大的噪聲，而有些泄漏又非常隱蔽，除了微小的不容易聽到聲響之外，“隱蔽”的泄漏往往發生在工作場所背景噪聲較大的環境中。以上所有的泄漏，組成了整個系統中的泄漏源。
管道接頭、快插接頭
壓力調節器（FRL）
經常打開的冷凝水排放閥
破損的軟管，破裂的管道
一個正常運轉的系統，難以避免會有泄漏的發生。根據美國能源部（DOE）相關調查結果和本文作者長年經驗總結，每一個系統都有泄漏現象存在，近60%的工廠對于空氣系統中的泄漏未采取任何措施。當然，一個工廠希望徹底消除泄漏幾乎不可能，我們能夠做到的就是將壓縮空氣的泄漏控制在一個合理的范圍內。這個“合理”的范圍和工廠的規模與新舊有很大的關系：對于新建系統（少于1年）或小型工廠，泄漏率控制在5%到7%之間
對于2~5年的系統或中型工廠，泄漏率在7%到10%之間
對于超過10年的系統或大型工廠，泄漏率在10%到12%之間

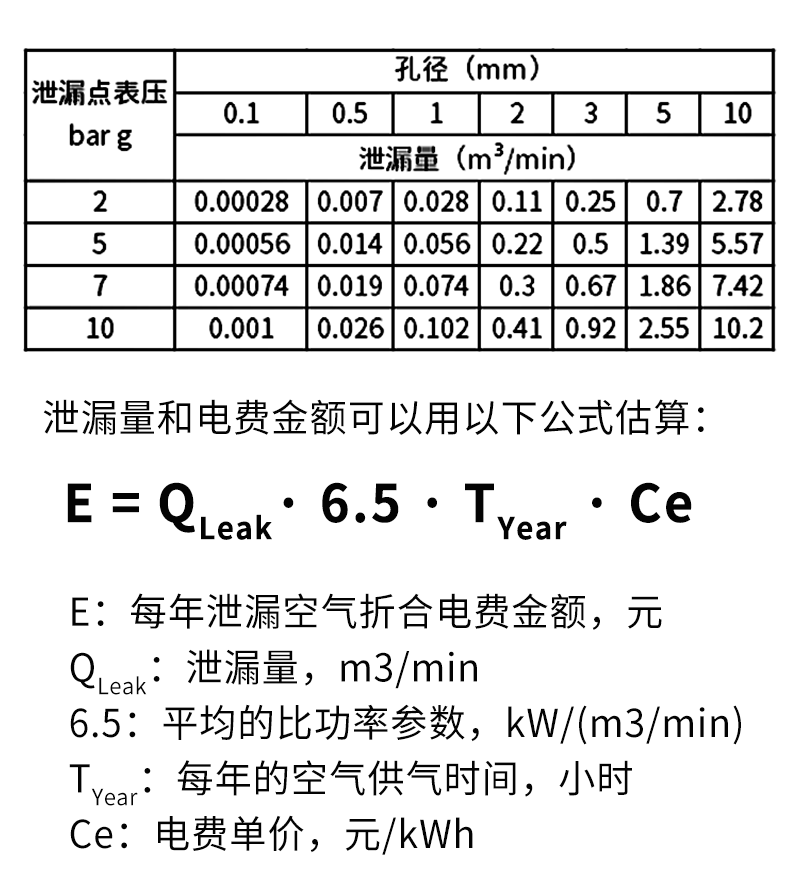

泄漏不僅僅直接導致能源的浪費，它也在間接導致著工廠停工風險增高。當泄漏現象加劇時，整個壓縮空氣系統的壓力會下降，如果希望保持空氣系統的壓力，就必須要開啟額外的壓縮機，這也會使整個工廠的用電成本進一步抬升。在有些工廠，有大量的間歇性排放裝置，如電子排污閥，這些閥門基本以固定時間間隔排放冷凝水或其它廢液，而排放時間內當廢液已經排放干凈之后，大量的壓縮空氣就會離開壓縮空氣系統。在某個時間，可能會存在多個排放閥同時排氣的情況，這時整個系統的壓力會突然下跌，甚至超過系統能接受的最低壓力而造成整個系統的停產。這是一種典型的運行事故。由于壓縮空氣是由空氣壓縮機做功而制造出來，所以空氣的泄漏就間接意味著電能的浪費。定量壓縮空氣泄漏是一件比較復雜的工作，在不同空氣壓力下，不同大小的泄漏點和泄漏空氣量關系如下表：以3毫米小孔在表壓7bar壓力下的泄漏作為計算，一個月浪費的電能就需要支出2500元電費（注：假設24小時連續運轉，每月30天，電費單價￥0.8/千瓦時）。
在實踐中，有三種方法常被用來定量評估壓縮空氣的泄漏量，它們分別是:
儲氣容積測定法

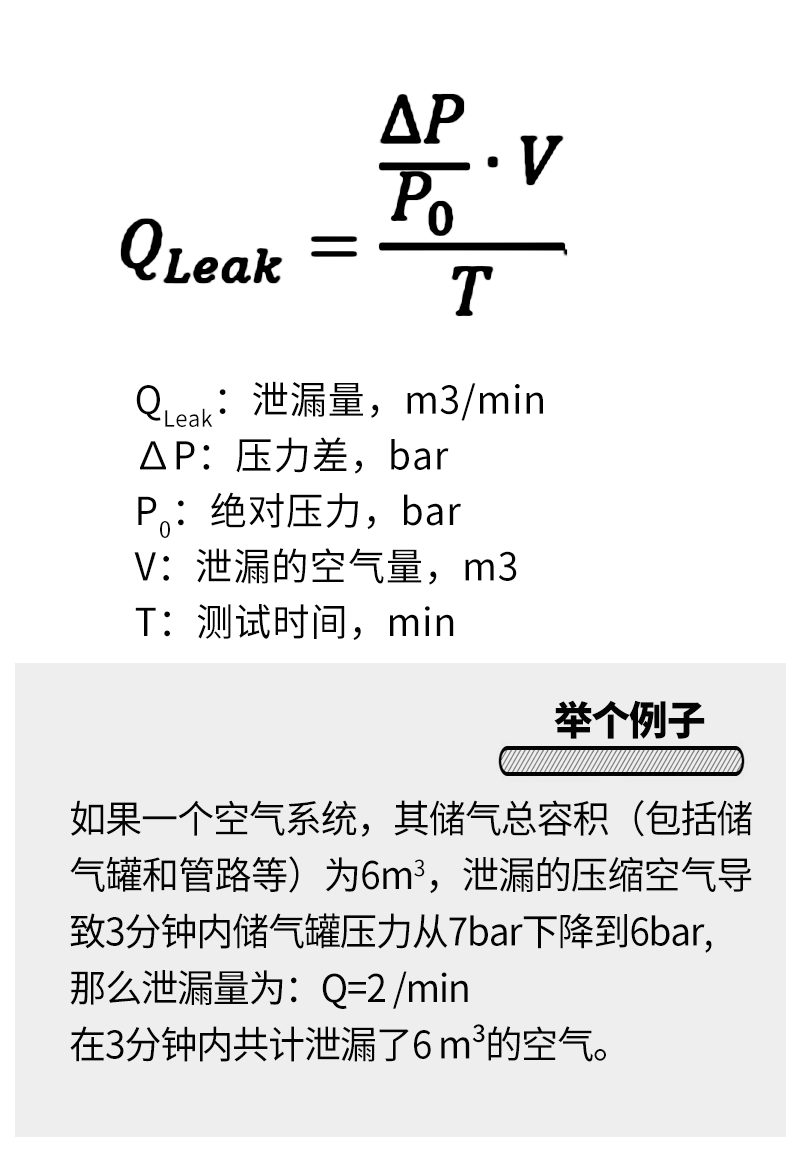

假設一個空氣系統是密閉的，只有泄漏作為壓縮空氣離開空氣系統的唯一方式，對于壓縮空氣系統有以下泄漏計算公式：
關閉空氣系統中所有的用氣設備，確保所有壓縮空氣系統中空氣都是以泄漏方式離開系統的。開啟一臺壓縮機，采用加卸載模式（On-Line/Off-Line）運行，記錄壓縮機的壓力設定點Pon和Poff和各運行時間。
3. 超聲波泄漏檢查法
壓縮空氣泄漏檢測的困難在于大部分管路都無法輕易觸及，它們或安裝于高空，或隱藏于箱體，而且由于空氣泄漏無法從視覺上判斷出來，所以超聲波檢測是一種常用的方法。超聲波通常是指頻率高過20kHz的波段，而人耳所能接收到的上限值為16.5kHZ，利用這一特性，超聲波檢測壓縮空氣泄漏可以在工業檢測中得以應用。超音波泄漏檢測儀是一種使用專用儀器，任何氣體通過泄漏孔都會產生渦流，會有超音波波段的部份，超音波泄漏檢測儀能夠感應任何種類的氣體泄漏。通過接收空氣泄漏發出高頻“嘶嘶”的聲音，從而確定泄漏點的方式。超聲波泄漏檢測儀通常由麥克風、濾波器、指示器和耳機組成。泄漏量和測試的距離及超聲波的數值有關系，不同廠商生產的超聲波泄漏檢測儀有不同的參數表。巡視整個工廠，快速挑出空氣系統中明顯的大型泄漏點，如開啟的閥門、軟管上的抹布（有些工人為了掩飾漏點而覆蓋抹布消音），仍在供氣，但未啟動的機器，排水閥，快插等等；
在巡視過程中可以勾畫一條合適的檢測路線，繪制管線圖，對將來的確定泄漏點非常有幫助。
用泄漏測試槍仔細檢測所有的空氣管路，記得一直佩戴耳機，當較難確定泄漏方位時，可調整靈敏度。
從供氣端開始，逐步將檢測向使用端推進。
建議將檢測區域細分，逐一進行，避免重復檢測或者漏檢。
檢測到泄漏點后，用標簽標注位置，確保泄漏標簽可以一直懸掛在泄漏點至少到泄漏解決（建議不拆除，以便復檢）。
在泄漏點維修后再次進行檢測，有時候維修會導致新的泄漏點產生。
計算泄漏量大小。
編撰泄漏檢測報告。

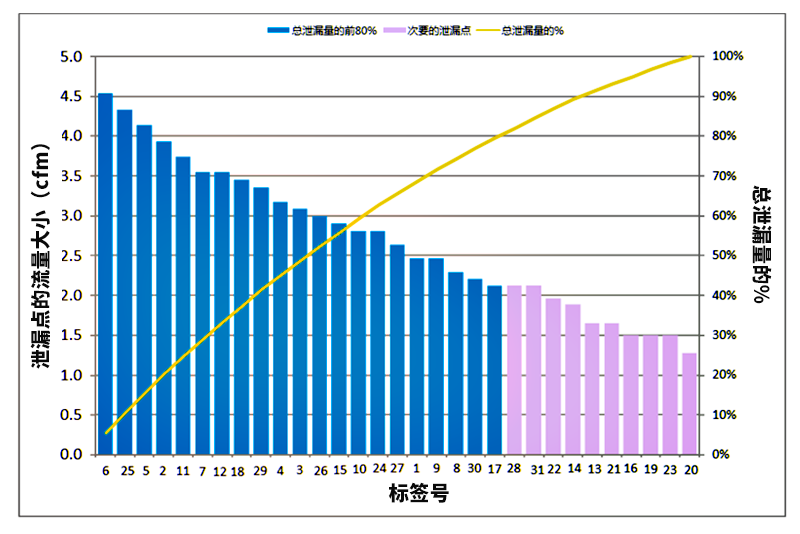

實踐中，泄漏檢測服務工作往往會將上述多種方法綜合運用：通過方法一和二計算空氣系統的總泄漏量，其結果作為管理層決定是否進行具體泄漏點檢測的依據。方法三可以測量和標記中每一個具體的泄漏點。在查找到并定量化壓縮空氣泄漏點之后，運用數據統計的方法，可以輕松得到泄漏清單并規劃出下一步修復泄漏的工作范圍。由于修復泄漏會產生成本，在實際中經常采用帕累托最優分析確定修復的優先級，下圖是泄漏檢測報告中常見的所有泄漏點帕累托分析圖。我們只需要將泄漏量最大泄漏點修復，就可以花較少的資源產生大的價值。
由于泄漏通常在管道連接處發生，所以修補泄漏的方法可以很簡單：直接把泄漏部位擰緊；也可能會非常復雜：更換發生泄漏的部件，如接頭、連接件，甚至總成。
有些設備本身未配置自動切斷供氣的部件，對于這些設備可選配電磁閥，在停機時接收信號自動切斷氣源，或者在進氣管上安裝一個球閥，設備操作結束時手工切斷氣源。這些都是簡單但有效的減少泄漏的方法。
有些國外的壓縮空氣工程公司習慣于盡量降低系統的壓縮空氣壓力，或者降低子系統的供氣壓力來減少系統泄漏量。從前述圖表數據可以發現，壓縮空氣壓力越低，空氣的流量也就越小。通過壓力流量調節裝置來減少因?yàn)閴嚎s機加卸載運行而造成的空氣壓力波動也可以起到穩定壓力，減少空氣泄漏的目的。
壓縮空氣系統設備的正常運行并不意味著整個系統是高效的，壓縮空氣系統節能的方式有很多種，其中減少泄漏是直接的節能方式。
修補泄漏是每個人的工作，當泄漏點大到一定程度時，不用借助任何工具就能夠發現它的存在。根據經驗，泄漏檢查的投資回收期通常在半年以內。工廠管理者應當把泄漏評估和修復作為一項經常實施的工作，在日常工作中及時發現泄漏，每一年或者每半年對整個工廠的管理進行一次泄漏檢查，所帶來的能源節約將大大超過泄漏檢查本身的成本。
隨著科技的不斷發展和管理手段的不斷提高，通過一些有效的方式對系統的泄漏做出定量計算和檢測，進而采取措施對泄漏情況作出相應的改造，就能夠?yàn)槠髽I(yè)帶來顯著的能源節約效果。在能源日益緊張的今天，這種改造無論對企業本身或是對國家都是有深遠意義的。
